금속 부품이 전혀없음 (No metal at all)
고온 이송 가능 (200℃ 까지 가능)
접액부위에 O-Ring이 전혀없음
적용라인에 따른 다양한 재질
볼트 나 클램프 ( Clamp ) 등과 같은 조임역할하는 부품이 전혀없음

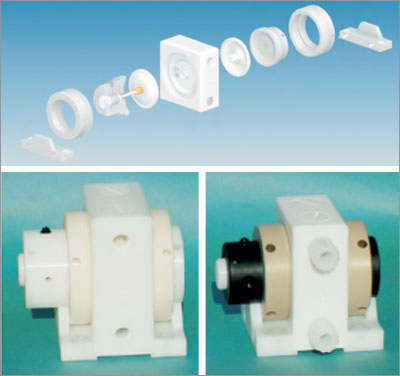

부품수가 적고 Compact, Simple Design
반도체 ( Semi-Conductor) 라인 전용펌프.



MODEL FUTUR T
재질 Center Housing PTFE-TFM
Side Housings UPPE

PUMP SIZE

10 , 20 , 50 , 100

적 용

각종 케미칼

각종 케미칼의 대한 내화학성 과 내부식성에 대비하여 특별히
PTFE-TFM 재질 적용 ( 일반 PTFE 보다 표면밀도 가높고 탄성이 강함 )
온도 100℃ 까지 적용가능


MODEL FUTUR H
재질 Center Housing PTFE-TFM
Side Housings PTFE Conductive

PUMP SIZE

10 , 20

적 용

고온 이송라인, 각종 케미칼

고온이송에 적합 ( 온도 200℃ 까지 적용가능 )




MODEL FUTUR E
재질 Center Housing UPPE
Side Housings UPPE

PUMP SIZE

20 , 50 , 100 , 200

적 용

Slurries

내마모성 에 강한 UPPE 재질 적용
UPPE( Ultra - Pure Polyethylene ): Steel 보다 내마모성 강함
온도 70℃ 까지 적용가능


MODEL FUTUR S
재질 Center Housing SS316L
Side Housings PTFE Conductive

PUMP SIZE

20 , 50

적 용

Solvent ( Strippers )

온도 130℃ 까지 적용가능




PUMP SIZE 10 20 50 100 200
Nominal Port Size(NPT) 3/8" 1/2" 1" 11/4" 11/2"
Air Connection (NPT) 1/4" 1/4" 1/4" 1/4" 3/8"
Suction Head, Dry(mWC) 1 2.5 3.5 4 4.5
Suction Head, Wet(mWC) 8 9 9 9 9
Max. Driving Pressure(bar) 6 6 6 6 6


MAX.PERMITTED OPERATING TEMPERATURE(℃)
PUMP MODEL FUTUR H FUTUR T FUTUR E FUTUR S
at max. 6 bar 100 100 70 130
at max. 5 bar 130 100 70 130
at max. 4 bar 150 100 70 130
at max. 3 bar 180 100 70 130
at max. 2 bar 200 100 70 130



PUMP SIZE 10 20 50 100 200
Dimensions For Pump : length /width/height (mm)
For Pump Models H, T, E
For Pump Models S

185/114/130
-

201/150/167
201/124/153

246/200/222
246/170/205

303/260/265
-

374/330/345
-

Dimensions Pump With Damper : length /width/height (mm)
For Pump Models H, T, E
For Pump Model S
185/114/245
-
201/150/282
201/124/265
246/200/354
246/170/327
303/260/428
-
374/330/577
-
